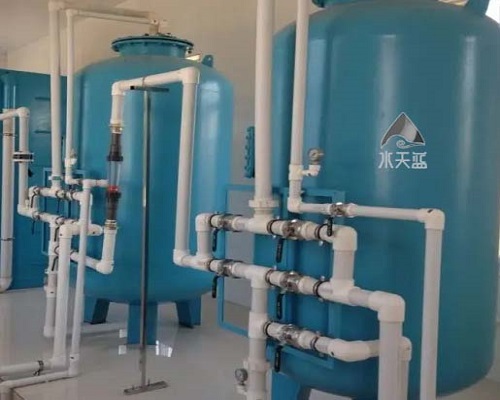

砂濾罐設計計算方法
1. 罐體的設計
在工業處理中，為了更大的過濾面積，通常會將過砂濾罐罐體設計成圓柱形。在設計罐體時，需要考慮罐體的直徑和高度。罐體橫截面積依據該濾罐的設計濾速和處理水量決定。
也就是說，產水量要求越高，罐體的橫截面積就越大，直徑也就越大。
如果一個工廠原水的濾速為10米/小時，處理水量要求為100立方米/小時，則濾罐橫切面積S=100(立方米/小時)÷10米/小時=10(平方米)
根據圓的面積S=πr2就可以算出罐體的直徑最少要3.6m
砂濾罐的過濾器進出水口根據產水要求可以設置為內紋接口，外紋接口，法蘭接口等不同類型，如果對于密封性要求較高，可以采用法蘭接口。
3.耗材確認
集水管、布水器、人孔、支腳，這些罐體配件根據砂濾罐大小來進行配置，罐體體積越大，工藝越復雜，配置越齊全。集水器的濾頭最好是使用ABS工程塑料濾頭，安全衛生、強度高。
5.罐體空間
砂濾罐罐體高度，要給布水器預留空間，同時還要考慮濾料反沖洗時的膨脹率，濾料反沖洗一般會發生30%左右的膨脹率。所以罐體內濾料最高高度為罐體高度的70%，也可以再加200mm安全高度。
砂濾罐設計運行參數
砂濾罐在設計運行參數時主要考慮的就是過濾器罐體大小，工作壓力，反洗參數，濾料裝填參數等。以水天藍砂濾罐為例，可以參考以下參數：
單罐體直徑：500-1200mm
罐體高度：1200-3000mm
進出水口徑：DN100-ND200
罐體材質：碳鋼、碳鋼襯膠、304不銹鋼、316不銹鋼、不銹鋼仿玻璃鋼
單臺過濾面積：1-5m2
過濾速度20-36m/h
工作壓力：0.2-0.4Mpa
反洗強度：8-12 L/(s·m²)
反洗間隔時間：4-8小時
反洗最大壓差 ：0.08Mpa
濾料類型：精制石英砂、熔化石英砂、純白色石英砂
濾料粒徑：0.6-12mm
濾料厚度：800mm-2000
布置形式：單罐或多罐
砂濾罐生產完成后的檢測
設計確認
對砂濾罐的性能、材質、結構、設備配置的標準化程度進行測試確認
安裝確認
對安裝環境、安裝步驟、安裝更換工藝進行確認
運行確認
對砂濾罐進行試運行，考察標準操作規程草案是否適用、設備運行參數的波動情況、設備運行的穩定情況、儀表指針變化情況。
性能確認
對砂濾罐物理外觀質量的檢測，如片面色澤、重量差異等
對砂濾罐內在質量的檢測，如含量、溶出度、均勻度、水分含量等
砂濾罐通常是作為第一道過濾工序過濾地下水或井水的，所以在設計砂濾罐罐體時一定要考慮到后續使用環節的進水水質要求。以便整個工業水處理過濾系統更好地運行。
